انواع اتصالات دندهای گالوانیزه: ویژگیها، کاربردها و مزایا
انواع اتصالات دندهای گالوانیزه قطعاتی هستند که در سیستمهای لولهکشی و انتقال سیالات به کار میروند. اتصالات دندهای گالوانیزه را از جنس چدن چکشخوار یا فولاد میسازند. این نوع از اتصالات بر خلاف اتصالات دندهای سیاه با لایهای از روی گالوانیزه شده و مقاومت بالایی در برابر خوردگی دارند. اتصالات گالوانیزه به دلیل مقاومت بالا در برابر خوردگی و زنگزدگی یکی از پرکاربردترین ابزار در سیستمهای لولهکشی به شمار میروند.
در این مقاله قصد داریم اطلاعات بیشتری درباره انواع اتصالات دندهای گالوانیزه در اختیار شما بگذاریم. اگر قصد خرید این ابزار را برای پروژه خود دارید و میخواهید بدانید قیمت اتصالات گالوانیزه به چه صورت است یا عمده فروش اتصالات گالوانیزه کجاست با ما همراه باشید.
شرکت توپی کالا فروشنده مستقیم اتصالات توپی برزیل و سیم ایتالیا در بازار تهران می باشند که می توانید با قیمت مناسب و کیفیت و اصالت کالا سفارش دهید. بوشن تبدیلی گالوانیزه و روپیچ توپیچ تبدیلی گالوانیزه از جمله این اتصالات گالوانیزه هستند. انواع شیرآلات CIM ایتالیا نیز در سایت توپی کالا آماده فروش هستند. برای کسب اطلاعات تکمیلی یا ثبت سفارش به سایت توپی کالا مراجعه کنید یا با شمارههای ما تماس بگیرید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳ – ۰۲۱۲۲۶۷۰۱۳۱
اتصالات دندهای گالوانیزه چیست؟
اتصالات دندهای گالوانیزه زیرمجموعهای از اتصالات دندهای هستند. از این قطعات فلزی یا چدنی برای متصل کردن لولهها، انشعاب دادن به آنها، تغییر جهت جریان در سیستمهای لولهکشی استفاده میشود. این نوع از اتصالات دندهای از چدن یا فولاد ساخته میشوند و طی فرآیند گالوانیزه کردن با لایهای از روی پوشیده میشوند. این پوشش مهمترین ویژگی را به این اتصالات اضافه میکند و آن هم مقاومت بالا در برابر خوردگی و زنگزدگی است. این ویژگی باعث شده بر خلاف اتصالات سیاه از این اتصالات در محیطهای مرطوب و خورنده هم استفاده شود. از طرفی به کار رفتن استانداردهای NPT و BSPT برای شکل دادن رزوهها باعث شده اتصال آنها به هم خیلی راحت باشد و بدون نیاز به جوشکاری یا ابزارهای اضافه لولهها را به هم متصل کنند.

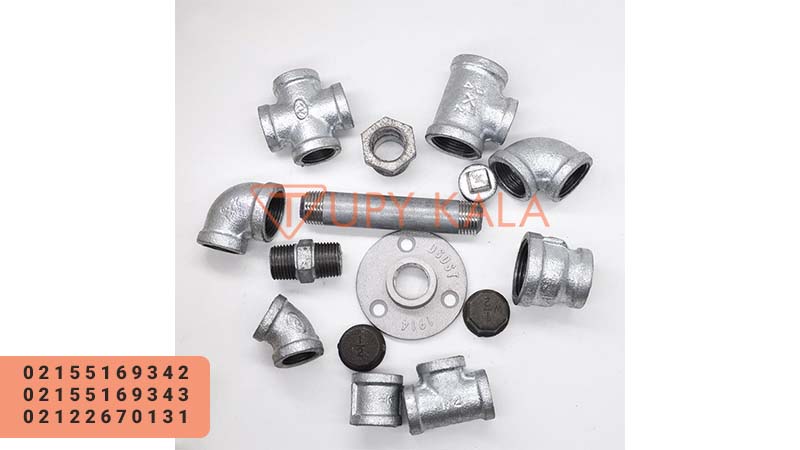

اتصالات دندهای گالوانیزه در اندازهها و اشکال متنوعی تولید میشوند. گالوانیزه زانویی، سهراهی، کوپلینگ، مهره ماسوره و کپ از جمله انواع اتصالات رزوهای گالوانیزه هستند. این تنوع امکان استفاده در سیستمهای انتقال آب، گاز، بخار و دیگر سیالات را فراهم می کند.
ویژگیهای اتصالات دندهای گالوانیزه
اتصالات دندهای گالوانیزه یکی از ابزارآلات صنعتی پرکاربرد در صنایع مختلف به شمار میرود. مهمترین دلیل این کاربرد بالا ویژگیهای خاص این محصولات است که در جدول زیر به آنها اشاره میکنیم:
| ویژگی | توضیحات |
| مقاومت در برابر خوردگی | پوشش گالوانیزه از فولاد در برابر زنگزدگی و رطوبت محافظت میکند. |
| نصب آسان | به دلیل اتصال رزوهای (دندهای)، نصب و جداسازی آنها بدون نیاز به جوشکاری راحت انجام میشود. |
| دوام بالا | در شرایط محیطی مختلف، عمر مفید بیشتری نسبت به اتصالات فولادی بدون پوشش دارند. |
| قابلیت تعمیر و تعویض | در صورت نیاز به تعمیرات، به راحتی میتوان قطعات را باز و جایگزین کرد. |
| استحکام مکانیکی مناسب | میتوانند دما و فشارهای بالا را در سیستمهای لولهکشی سخت تحمل کنند. |
| تنوع در ابعاد و اتصالات | در انواع زانو، سهراهی، بوشن، مغزی، تبدیل، مهره ماسوره و سایر اتصالات تولید میشوند. |
| مناسب برای خطوط آب و سیالات غیرخورنده | کاربرد گستردهای در تأسیسات ساختمانی، آبرسانی، سیستمهای آتشنشانی و صنایع مختلف دارند. |
| مقرونبهصرفه | به دلیل هزینه نگهداری پایین و طول عمر بالا گزینهای مقرونبهصرفه برای صنایع مختلف هستند. |
فرآیند گالوانیزه کردن
برای اینکه بیشتر با انواع اتصالات دندهای گالوانیزه آشنا شویم اول باید به مفهوم گالوانیزه کردن بپردازیم. گالوانیزه کردن به دو روش انجام میشود:
گالوانیزه گرم یا Hot-Dip Galvanizing: در این روش ابتدا اتصالات دندهای را پس از چربیزدایی و اسیدشویی در آلیاژ رویِ مذاب غوطهور میکنند. طی این فرآیند یک لایه ضخیم و متراکم از آلیاژ روی اتصالات ایجاد میشود. این لایه نقش اصلی را در بالا بردن مقاومت اتصالات دندهای گالوانیزه به عهده دارد و باعث میشود از این اتصالات در محیطهای مرطوب و سخت به راحتی استفاده شود.
گالوانیزه الکتریکی یا Electro-Galvanizing: در این روش سطح اتصالات به کمک الکترولیز با لایه نازکی از روی پوشیده میشود. این روش نسبت به روش گرم هزینه کمتری دارد و ظاهر براقتری ایجاد میکند. اما مقاومت انواع اتصالات دندهای گالوانیزه که با این روش درست میشوند نسبت به آنهایی که به روش گرم گالوانیزه میشوند مقاومت کمتری دارند و بیشتر مناسب محیطهای داخلی و پروژههای سبک هستند.
مقایسه گالوانیزه گرم و الکتریکی
| ویژگی | گالوانیزه گرم | گالوانیزه الکتریکی |
| ضخامت پوشش | ضخیم | نازک (۱۰-۵۰ گرم بر متر مربع) |
| مقاومت در برابر خوردگی | بسیار بالا، مناسب برای فضای باز | متوسط، مناسب برای فضای داخلی |
| قیمت | گرانتر | ارزانتر |
| زیبایی ظاهر | مات و صنعتی | براق و ظریف |
| عمر مفید | 50 تا 70 سال | به دلیل لایه نازک روی نسبت به گالوانیزه گرم عمر کوتاهتری دارد |
| کاربرد | تأسیسات بیرونی، نردهها، داربست | لولهکشی داخلی، کاربردهای تزئینی |

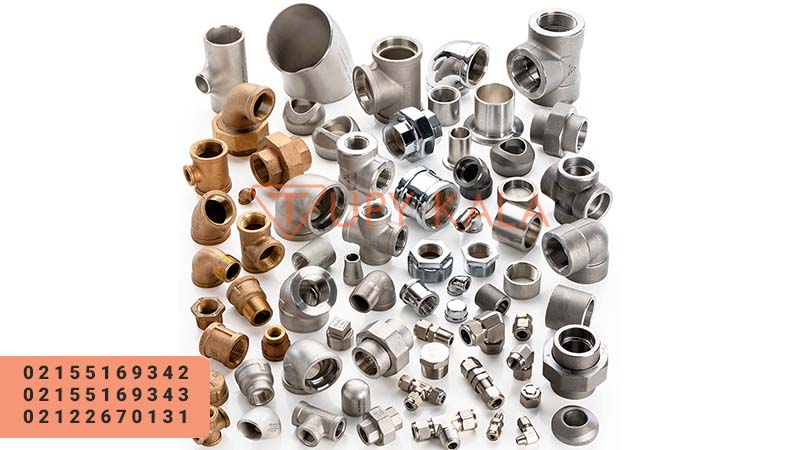

انواع اتصالات دندهای گالوانیزه
اتصالات دندهای گالوانیزه در اشکال و اندازههای مختلفی تولید میشوند و هر کدام طراحی و کاربرد خاص خود را دارند. در ادامه به اصلیترین انواع اتصالات رزوهای گالوانیزه اشاره کردهایم:

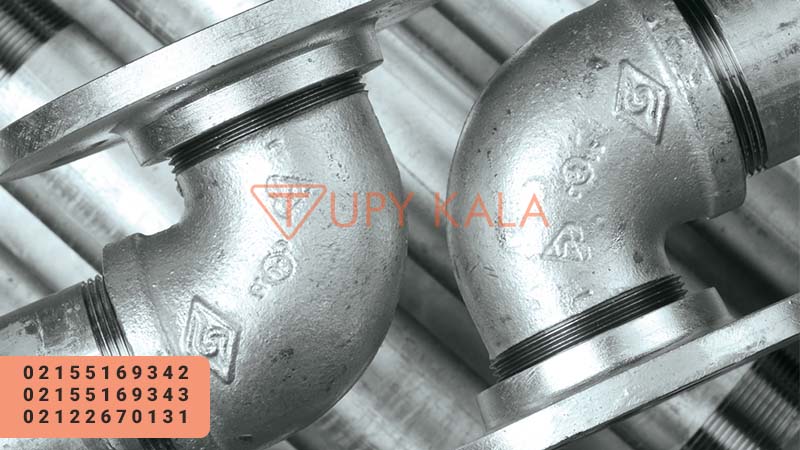

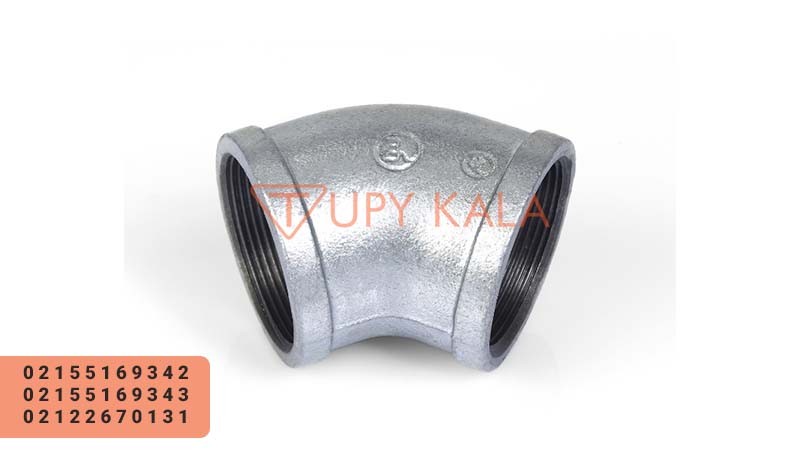

زانویی گالوانیزه
اتصالات دندهای گالوانیزه زانویی برای با زوایای 45 و 90 درجه تولید میشوند و برای تغییر جهت جریان سیالات به کار میروند و برای هدایت جریان در گوشهها یا اطراف موانع مناسباند. رزوههای زانو گالوانیزه دارای مطابق استاندارد NPT یا BSPT ساخته میشوند و کمک میکنند اتصال محکم و بدون نشتی باشد. نوع خاصی از زانویی وجود دارد که یک سر آن رزوه نر و یک سرش رزوه ماده دارد به این نوع اتصال چپقی گالوانیزه گفته میشود. از این مدل برای اتصال مستقیم به شیرها یا سایر اتصالات استفاده میشود. نصب زانویی دندهای گالوانیزه راحت است و به دلیل مقاومت بالا نسبت به خوردگی و فشار در انواع صنایع به کار میروند.

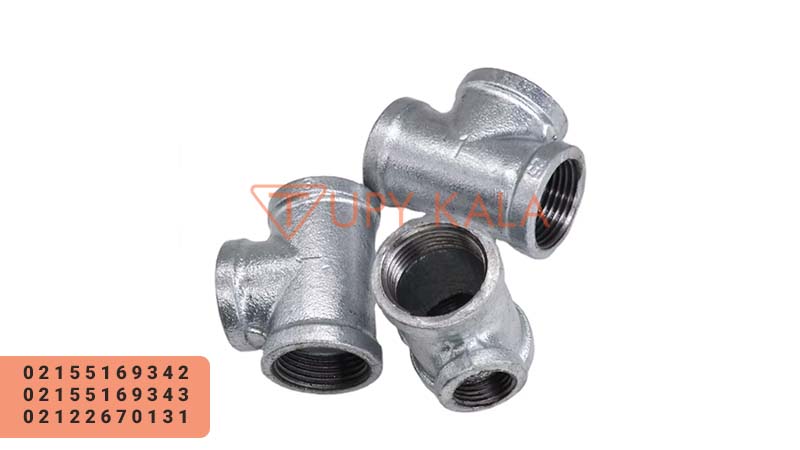

سهراهی دندهای گالوانیزه
سهراهی یکی دیگر از انواع اتصالات دندهای گالوانیزه است. این مدل شبیه به حرف T دیده میشود و میتواند سه لوله را به هم متصل کند. به کمک این مدل از انواع اتصالات رزوهای گالوانیزه میتوان از یک جریان دو انشعاب به دو مسیر مختلف گرفت. این نوع در دو مدل سهراهی همقطر و کاهنده تولید میشود. در مدل همقطر اندازه قطر هر سه ورودی سهراه گالوانیزه یکسان است اما مدل کاهنده برای اتصال لولههایی با قطرهای مختلف به کار میرود. از این مدل از انواع اتصالات رزوهای گالوانیزه معمولا در سیستمهای توزیع آب، گاز یا بخار استفاده میشود.
کوپلینگ دندهای گالوانیزه یا بوشن
بوشن گالوانیزه برای اتصال مستقیم دو لوله با قطر یکسان طراحی شدهاند. این اتصالات دارای رزوههای ماده در هر دو انتها هستند. این نوع از انواع اتصالات دندهای گالوانیزه یک اتصال محکم و بدون نشتی ایجاد میکند و به همین دلیل برای استفاده در صنایع انتقال سیالات مثل لولهکشی آب و گاز خانگی و صنعتی مناسب است. از این مدل برای تعمیر لولههای شکسته هم استفاده میشود.
انواع اتصالات دندهای گالوانیزه، مهره ماسوره
مهره ماسورهها از کاربردیترین انواع اتصالات رزوهای گالوانیزه هستند. عملکرد آنها شبیه به کوپلینگ است اما طراحی خاص آنها باعث شده نصب و جداسازی راحتتر باشد. سطح بیرونی ماسوره و سطح داخلی مهره رزوه دارد و به راحتی روی هم سوار و محکم میشوند. مهره ماسورهها در سیستمهای انتقال بخار که نیاز به تعمیر یا تعویض مکرر دارند بیشتر استفاده میشوند. بهترین مهره ماسوره گالوانیزه را میتوانید از توپی کالا تهیه کنید.
کپ دندهای گالوانیزه
کپ یا درپوش گالوانیزه یکی دیگر از انواع اتصالات دندهای گالوانیزه هستند که برای بستن دهانه لولهها و جلوگیری از ورود آلودگی استفاده میشوند
انواع اتصالات دندهای گالوانیزه مغزی یا نیپل
مغزیها قطعات کوتاهی از انواع اتصالات رزوهای گالوانیزه هستند که هر دو سر آنها رزوه نر دارد. از این قطعات برای اتصال دو لوله با سری ماده به هم استفاده میشود. یک لوله با سری ماده و یک شیر را هم میتوان به کمک مغزیها به هم متصل کرد. از انواع مغزی گالوانیزه میتوان به مغزی بشکهای، مغزی بسته، مغزی جوشی و مغزی شلنگی اشاره کرد.
کاهنده دندهای گالوانیزه
کاهندهها مشابه بوشنها عمل میکنند و برای اتصال لولههای با قطرهای متفاوت استفاده میشوند. هرجا نیاز باشد شدت جریان کم یا زیاد شود از این مدل از انواع اتصالات دندهای گالوانیزه استفاده میشود. از این اتصالات در سیستمهای توزیع آب یا گاز به کار میروند.
چهارراهی دندهای گالوانیزه
چهارراهیها از انواع اتصالات دندهای گالوانیزه هستند که برای اتصال چهار لوله با زاویه نود درجه طراحی شدهاند. از این مدل اتصالات گالوانیزه در سیستمهای پیچیدهای که نیاز به چند انشعاب دارند، مثل پالایشگاهها، به کار میروند. چهارراه تخت گالوانیزه را میتوانید از توپی کالا تهیه کنید.
انواع اتصالات رزوهای گالوانیزه در یک نگاه
| نوع اتصال | کاربرد | ویژگیها | اندازههای رایج |
| زانویی | تغییر جهت جریان (۴۵ یا ۹۰ درجه) | رزوههای NPT یا BSPT، مقاومت در برابر خوردگی | 1.4 تا ۴ اینچ |
| سهراهی | انشعاب جریان به دو مسیر | همقطر یا کاهنده، مناسب برای توزیع سیال | 1.4 تا ۴ اینچ |
| کوپلینگ | اتصال مستقیم دو لوله با قطر یکسان | نصب سریع، بدون نشتی | 1.4 تا ۴ اینچ |
| مهره ماسوره | اتصال قابل جداسازی دو لوله | امکان تعمیر آسان، مناسب برای بخار | 1.2 تا ۲ اینچ |
| کپ یا درپوش | بستن انتهای لوله، جلوگیری از آلودگی | نصب روی/داخل لوله | 1.4 تا ۴ اینچ |
| مغزی یا نیپل | اتصال دو اتصال ماده یا شیر | انواع بسته و بلند، انعطافپذیر | 1.2 تا ۶۰ اینچ طول |
| کاهنده | اتصال لولههای با قطر متفاوت | بزرگتر از بوشینگ، مناسب برای تغییر جریان | 1.4 تا ۴ اینچ |
| چهارراهی | اتصال چهار لوله در سیستمهای پیچیده | هدایت جریان به چهار جهت | ۱ تا ۲ اینچ |
کاربرد انواع اتصالات دندهای گالوانیزه
اتصالات دندهای گالوانیزه به دلیل ویژگیهای خاصی که دارند در صنایع مختلفی هم به کار میروند. مقاومت نسبت به خوردگی و دوام و استحکام زیاد دلیل اصلی استفاده فراوان از این اتصالات است. بعضی از اصلیترین کاربردهای انواع اتصالات گالوانیزه دندهای عبارتند از:
- اصلیترین کاربرد انواع اتصالات دندهای گالوانیزه در سیستمهای آبرسانی و فاضلاب است. این اتصالات گالوانیزه به دلیل مقاومت در برابر خوردگی برای استفاده در محیطهای مرطوب کاملا مناسب و محبوب هستند.
- اتصالات دندهای گالوانیزه به دلیل مقاومت بالا در برابر فشار برای انتقال گاز طبیعی یا پروپان در خطوط گازرسانی خانگی و صنعتی به کار میروند.
- یک کاربرد دیگر انواع اتصالات رزوهای گالوانیزه ساخت سازههای سبک مثل نردهها، داربست و پلهای معلق سبک است.
- از انواع اتصالات گالوانیزه دندهای به دلیل مقاومت بالا در برابر فشار برای اتصال تجهیزات و شیرهای آتشنشانی استفاده میشود.
مزایای استفاده از اتصالات دندهای گالوانیزه
- از اتصالات دندهای سیاه به دلیل حساسیت به خوردگی نمیتوان برای لولههای آب آشامیدنی استفاده کرد. اما این مشکل در انواع اتصالات دندهای گالوانیزه برطرف شده است. به دلیل وجود لایه محافظِ روی مقاومت این اتصالات در برابر خوردگی و محیطهای مرطوب بالا رفته و در مواجهه با رطوبت زنگ نمیزنند
- انواع اتصالات رزوهای گالوانیزه که به روش گرم گالوانیزه میشوند معمولا بین 50 تا 70 سال عمر میکنند. این عمر مفید و طولانی یکی از بهترین مزایای استفاده از این نوع اتصالات است.
- مزیت بعدی انواع اتصالات رزوهای گالوانیزه هزینه کم آنها نسبت به جنس فولاد ضدزنگ یا برنجی است.
- نصب راحت و ساده به دلیل به کار رفتن رزوههای NPT یا BSPT یکی دیگر از مزایای استفاده از اتصالات گالوانیزه است. با وجود این رزوهها دیگر نیازی به اتصال با جوشکاری نیست.
معایب اتصالات دندهای گالوانیزه
انواع اتصالات دندهای گالوانیزه با وجود مزایای زیاد معایب و محدودیتهایی هم دارند که در ادامه به آنها اشاره میکنیم:
- این اتصالات را نمیتوان برای متصل کردن لولههای مسی استفاده کرد. آلیاژ مس میتواند باعث خوردگی روکش گالوانیزه شود.
- در محیطهایی که زیادی اسیدی یا زیادی قلیایی هستند روکش گالوانیزه ممکن است به مرور زمان کارایی و عملکرد خود را از دست دهند.
- یکی دیگر از معایب انواع اتصالات دندهای گالوانیزه وزن بالای آنها نسبت به جنسهای فولادی و PVC است. این وزن بالا در بعضی موارد نصب و جداسازی آنها را سختتر میکند.
نکات مهم برای نصب انواع اتصالات دندهای گالوانیزه
برای استفاده بهینه از اتصالات دندهای گالوانیزه و جلوگیری از بروز شکستگی و خسارتهای احتمالی باید نکاتی را قبل و حین نصب این اتصالات رعایت کنید. لولههایی که قرار است به این اتصالات وصل شوند باید در صورت نیاز کاملا دقیق و درست رزوهکاری شوند. رزوهکاری دقیق و بدون نقص کمک میکند اتصال محکم، ایمن و بدون نشتی باشد. در صورت استفاده در محیطهایی که به دلیل تغییرات دما احتمال انقباض و انبساط وجود دارد بهتر است از لوازم آببندی مثل نوار تفلن یا درزگیر مخصوص برای جلوگیری از نشتی استفاده کنید.
حتما پس از نصب و قبل از راهاندازی نهایی سیستم یک بار فشار هیدرولیک سیالات را امتحان کنید تا از محکم بودن اتصالات در برابر فشار مطمئن شوید. روکش گالوانیزه نسبت به فلزاتی مثل مس حساس است و دچار خوردگی میشود پس فراموش نکنید که نباید انواع اتصالات دندهای گالوانیزه و لولههای مسی را با هم استفاده کنید. هنگام انتخاب و نصب اتصالات گالوانیزه حتما نوع گالوانیزه را مطابق به محیط انتخاب کنید. گالوانیزههای الکتریکی برای استفاده در محیطهای داخلی و پروژههای سبکتر مناسباند و گالوانیزه گرم برای محیطهای سختتر پیشنهاد میشود.
کلام آخر
انواع اتصالات دندهای گالوانیزه از جمله اتصالات مقاوم و ارزان به شمار میرود. استفاده از این اتصالات در سیستمهای لولهکشی صنعتی و ساختمانی رواج زیادی دارد. از جمله انواع این اتصالات میتوان نوع زانویی، سهراهی، چهارراهی و مهره ماسوره را نام برد. در این مقاله انواع اتصالات رزوهای گالوانیزه را بررسی کردیم و کاربردها، مزایا و معایب آنها را برشمردیم.
شرکت توپی کالا به عنوان یکی از بزرگترین و پرتجربهترین واردکنندگان و تامینکنندگان انواع اتصالات و شیرآلات از برندهای معتبر و معروفی چون اتصالات توپی برزیل و CIM ایتالیا است. از جمله محصولات توپی کالا میتوان به خم دوسره رزوه گالوانیزه و مغزی تبدیل گالوانیزه اشاره کرد. برای استعلام قیمت و کسب اطلاعات بیشتر همین حالا با شمارههای ما تماس بگیرید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳ – ۰۲۱۲۲۶۷۰۱۳۱
سوالات متداول
اتصالات دندهای را به چه روشی گالوانیزه میکنند؟
برای گالوانیزه کردن اتصالات دندهای دو روش وجود دارد: روش گرم و روش الکتریکی.
راهحل جلوگیری از نشتی احتمالی چیست؟
درصورت نیاز میتوانید از نوار تفلن یا درزگیرهای مخصوص استفاده کنید.
آیا انواع اتصالات دندهای گالوانیزه را میتوان در محیطهای اسیدی استفاده کرد؟
شرایط اسیدی یا قلیایی شدید ممکن است به مرور زمان باعث خرده شدن روکش گالوانیزه شود. برای چنین محیطهایی استفاده از اتصالات فولادی پیشنهاد میشود.
از کجا میتوان بهترین برندهای انواع اتصالات دندهای گالوانیزه را تهیه کرد؟
برای خرید انواع اتصالات از برندهای معروفی مثل توپی برزیل میتوانید به سایت توپی کالا مراجعه کنید.
