اتصالات فلزی

اتصالات فلزی لوله کشی برند توپی برزیل یکی از پرکاربردترین قطعات در سیستم‌های لوله‌کشی هستند. از اتصالات در صنایع مختلف مثل نفت و گاز، تاسیسات صنعتی و ساختمان‌سازی استفاده می‌شود. برای به هم متصل کردن لوله‌ها، تغییر جهت جریان سیالات، انشعاب‌گیری و تغییر اندازه قطر لوله‌ها از این دست اتصالات استفاده می‌شود. این قطعات به دلیل جنس و روکش خاصی که دارند کاملا محکم هستند و در برابر شرایط محیطی سخت مقاومت بالایی دارند. در ادامه یک بررسی جامع و کامل از انواع اتصالات فلزی، ویژگی‌ها و کاربردها ارائه می‌کنیم.

شرکت توپی کالا یکی از بزرگترین واردکننده‌های انواع اتصالات توپی برزیل و شیرآلات CIM ایتالیا در بازار تهران می باشد. انواع رابط‌های فلزی از جمله اتصالات دنده‌ای سیاه و گالوانیزه را می‌توانید از توپی کالا تهیه کنید، سه‌راهی تبدیلی سیاه و مهره ماسوره سیاه از جمله این محصولات هستند. برای خرید یا کسب اطلاعات بیشتر با توپی کالا تماس بگیرید.

منظور از اتصالات فلزی لوله کشی چیست؟

همانطور که قبلا هم اشاره کردیم اتصالات فلزی لوله کشی در واقع قطعاتی هستند که با اشکال و روکش‌های مختلف تولید می‌شوند. از این قطعات فلزی که از جنس فولاد، استیل ضدزنگ، برنج، مس یا چدن ساخته می‌شود برای اتصال لوله‌ها به هم، تغییر مسیر یا اندازه لوله‌ها استفاده می‌کنند. روی محصول با یک لایه گالوانیزه یا اکسید آهن پوشیده می‌شود، این لایه تاثیر مستقیم روی مقاومت آنها دارد. اینکه از چه نوع اتصالاتی با چه جنس و شکلی استفاده کنید بستگی به نوع سیال، فشار، دما و سختی محیط پروژه بستگی دارد. در مقایسه با اتصالات پلاستیکی، فیتینگ‌های فلزی مقاومت بیشتری در برابر فشار، دما و خوردگی دارند و برای کاربردهای سنگین و صنعتی مناسب‌تر هستند.

قیمت اتصالات فلزی توپی برزیل

قیمت اتصالات فلزی لوله کشی تحت تاثیر عوامل مختلفی قرار دارد و نمی توان یک رقم ثابت برای آن در نظر گرفت. جنس اتصالات مهمترین عامل تاثیرگذار روی قیمت است. مثلا اتصالاتی که از جنس فولاد ضد زنگ هستند معمولا از چدن مالیبل یا فولاد معمولی گران تر هستند. چون فرآیند تولید آنها سخت تر است. اندازه و نوع اتصالات هم مهم است اتصالات هرچه بزرگتر و پیچیده تر باشند به دلیل پیچیدگی در ساخت و استفاده از مواد اولیه بیشتر گران تر می شوند.

استاندارد به کار رفته در فرآیند تولید مثل استاندارد رزوه ها یا پوشش های گالوانیزه هم قیمت را بالا می برند. نوسانات بازار جهانی فلزات نیز روی قیمت موثر است. علاوه بر این میزان عرضه و تقاضا هم می تواند هزینه ها را بالا ببرد. در پروژه های سنگین و صنعتی معمولا از اتصالات فلزی لوله کشی مقاوم در برابر فشار استفاده می کنند و این اتصالات به دلیل کیفیت بالاتر و تست های اضافه گران تر هستند.

انواع اتصالات فلزی توپی برزیل

فیتینگ‌های فلزی در انواع، جنس‌ها و شکل‌های مختلف تولید می‌شوند که هرکدام کاربردهای خاص خود را دارند. در ادامه می‌توانید انواع مختلف این محصولات را ببینید.

اتصالات دنده‌ای گالوانیزه

اتصالات دنده‌ای گالوانیزه از معمولا از جنس فولاد یا چدن چکش‌خوار ساخته می‌شوند. پس از ساخت یک لایه از روی سطح محصول را می‌پوشاند که به آن گالوانیزه گفته می‌شود. این لایه گالوانیزه باعث می‌شود اتصالات در برابر زنگزدگی و خوردگی مقاومت بالایی داشته باشند. این نوع اتصالات برای سیستم‌های لوله‌کشی آب و گاز در محیط‌های مرطوب یا خارجی مناسب هستند. اتصالات دنده‌ای در داخل یا خارج رزوه‌هایی دارند که بر اساس استانداردهای جهانی طراحی و ساخته می‌شود و کمک می‌کند تمام لوله‌ها و فیتینگ‌ها با این استاندارد به راحتی به هم متصل شوند.

اتصالات دنده‌ای سیاه

اتصالات دنده‌ای سیاه از جنس فولاد هستند و سطح بیرونی آنها به جای الیاژ روی با یک لایه اکسید آهن پوشیده می‌شود. از این دست فیتینگ‌های فلزی برای سیستم‌های لوله‌کشی گاز، بخار یا روغن استفاده می‌شود و برای استفاده در محیط‌های خشک مناسب‌تر هستند و ممکن است در محیط‌های مرطوب دچار زنگزدگی شود. از طرفی این نوع نسبت به انواع گالوانیزه ارزان‌تر است.

انواع اتصالات فلزی لوله کشی از نظر شکل

اتصالات لوله فلزی بر اساس کاربرد و نوع اتصال هم دسته‌بندی می‌شوند. هر نوع اتصال برای رفع نیازهای خاصی طراحی شده و انتخاب نوع مناسب به عواملی مثل شرایط محیطی، نوع سیال و فشار سیستم بستگی دارد.

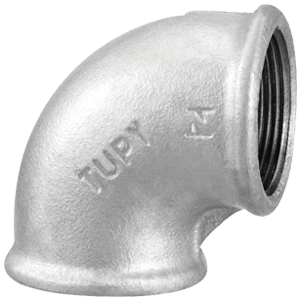

اتصالات زانویی توپی برزیل

اتصالات زانویی برای تغییر جهت جریان در سیستم‌های لوله‌کشی استفاده می‌شوند. زانویی‌ها معمولا با زاویه 45 یا 90 درجه طراحی می‌شوند و به شما این امکان را می‌دهند که جهت جریان سیالات را با این زوایا تغییر دهید. زانویی‌ها در سیستم‌های گرمایشی و سرمایشی، انتقال گاز و حتی سیستم‌های آبرسانی به کار می‌روند. این اتصالات به دلیل طراحی دقیق می‌توانند جریان و جهت حرکت را به صورت روان و بدون افت فشار تغییر دهند.

زانویی چه مشخصاتی دارد؟

رنگ: نقره ای، خاکستری، سیاه، زرد، طلایی، قرمز مایل به زرد
جنس: گالوانیزه، فولاد، استیل، مس و برنج
سایز اسمی: بین ½ تا ۴۸ اینچ
رده: ۲۰، ۳۰، ۴۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰، ۱۲۰ و ۱۶۰

مهره و ماسوره توپی برزیل

مهره ماسوره از نظر عملکرد تقریباً شبیه به کوپلینگ است با یک سری تفاوت مهم. مهره ماسوره را می توان به راحتی در هر زمان جدا کرد در حالی که کوپلینگ را نمی توان به راحتی جدا کرد زیرا یا با جوشکاری یا با روزه محکم به لوله فلزی متصل شده است. از مهره ماسوره برای وصل کردن دو سر لوله استفاده می شود، بدون اینکه لوله بریده شود.

مشخصات رابط لوله فلزی مهره ماسوره

رنگ: نقره ای، خاکستری، سیاه، زرد، قرمر مایل به زرد
جنس: گالوانیزه، فولاد، استیل، مس و برنج
سایزاسمی : بین ۱⁄۸ تا ۶ اینچ
رده: بر اساس نوع کاربرد از ۵ تا ۱۶۰

مغزی یا نیپل

مغزی یک قطعه فلزی گالوانیزه یا استیل است. مغزی به ۲ صورت جوشی و رزوه ای تولید می‌شود. مغزی‌‌ها یا رزوه توپیچ دارند یا روپیچ. به عنوان مثال از مغزی های رزوه ای بیبشتر برای لوله کشی آب و گاز استفاده می شود ولی برای لوله‌های فشار قوی باید از مغزی‌های جوشی استفاده کرد تا بتوانند فشار بالای سیالات را تحمل کنند.

مشخصات مغزی

رنگ: نقره ای، خاکستری،سیاه، زرد
جنس: گالوانیزه، فولاد، استیل، مس و برنج
سایزاسمی : بین ۱⁄۴ تا ۱۲ اینچ
رده: بر اساس استاندارد A733-03 از ۴۰ تا ۱۶۰

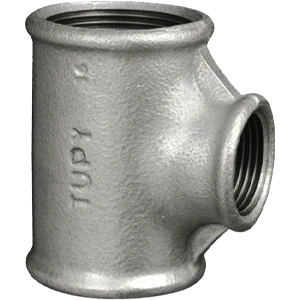

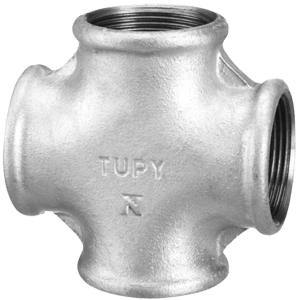

اتصالات سه‌راهی و چهارراهی

اتصالات سه‌راهی و چهار‌راهی برای ایجاد انشعاب در سیستم‌های لوله‌کشی به کار می‌روند. این رابط‌های فلزی امکان اتصال سه یا چهار لوله را فراهم می‌کنند. این ویژگی در مواردی که در سیستم لوله‌کشی باید از یک خط اصلی انشعاب بگیرید مفید است. این اتصالات در صنایع پتروشیمی، سیستم‌های آبرسانی و حتی تاسیسات صنعتی بزرگ کاربرد گسترده‌ای دارند. استفاده از این رابط‌ها امکان توزیع یکنواخت سیال را فراهم می‌کند.

مشخصات سه راهی

رنگ: نقره ای، خاکستری، سیاه، زرد، قرمز مایل به زرد
جنس: گالوانیزه، فولاد، استیل، مس، برنج و چدن
سایز اسمی : بین ۱⁄۸ تا ۴۸ اینچ (بر اساس استاندارد ASME B16)
رده های رایج: ۱۰، ۴۰، ۸۰ و ۱۶۰

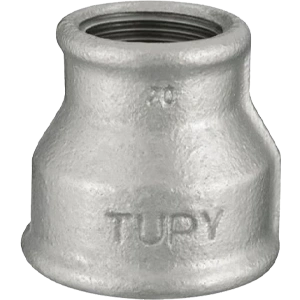

اتصالات کاهنده توپی برزیل

اتصالات فلزی لوله کشی کاهنده برای اتصال لوله‌هایی با قطرهای متفاوت استفاده می‌شوند. این رابط‌ها زمانی به کار می‌روند سیستم نیاز به کاهش یا افزایش شدت جریان داشته باشد. این کار با تغییر قطر لوله‌ها امکان‌پذیر است و اتصالات کاهنده این امکان را فراهم می‌کنند. برای مثال، در سیستم‌های آبرسانی ممکن است نیاز باشد که جریان آب از یک لوله بزرگ به یک لوله کوچک‌تر هدایت شود. این اتصالات با ایجاد یک انتقال نرم و ایمن، از نشتی و افت فشار جلوگیری می‌کنند.

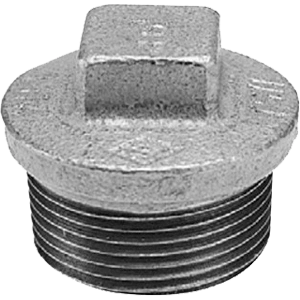

درپوش فلزی

از درپوش‌های فلزی برای مسدود کردن انتهای لوله‌ها یا مسیرهای لوله‌کشی استفاده می‌کنند. از درپوش‌ها هم برای مسدودسازی دائم استفاده می‌شود و هم برای زمان‌هایی که سیستم نیاز به تعمیر دارد و لوله‌ها موقتا از هم جدا می‌شوند. استفاده از درپوش جلوی ورود آلودگی و گردوغبار را به لوله‌ها می‌گیرد. درپوش‌ها معمولا یا با رزوه به لوله متصل می‌شوند یا با جوشکاری.

شخصات کَپ یا درپوش

رنگ: نقره ای، خاکستری، قرمز مایل به زرد، قرمز
جنس: گالوانیزه، فولاد، استیل، چدن، برنج، مس
سایز اسمی : بین ۱⁄۸ تا 48 اینچ
رده : از ۱۰ تا ۱۶۰

انواع اتصالات فلزی لوله کشی از نظر نوع اتصال

اتصالات فلزی لوله‌ کشی بر اساس روش اتصال هم دسته بندی می شوند. هر نوع از این اتصال برای یک پروژه و کاربرد خاص مناسب است و انتخاب به فشار سیستم، اندازه لوله و شرایط محیطی بستگی دارد:

اتصالات دنده ای (Threaded Fittings)

اتصالات دنده‌ای در داخل یا خارج رزوه دارند و نصب آنها بسیار راحت است و نیازی به جوشکاری ندارند و فقط با پیچاندن و بعد هم آب بندی با نوار تفلون یا درزگیر نصب می شوند. استاندارد رزوه ها معمولا BSP یا NPT است. این مدل اتصال می تواند فشارهای متوسط را تحمل کند و نصب و تعمیر آنها راحت است و نسبت به دیگر انواع هزینه کمتری نیاز دارند. این مدل در فشارهای بالا ممکن است دچار نشتی شود. برای این مدل عموما از فولاد یا برنج استفاده می کنند و در لوله کشی گاز، آب، گرمایش خانگی و صنایع سبک کاربرد دارد.

اتصالات جوشی (Butt Weld Fittings)

اتصالات جوشی همانطور که از اسمش پیداست با جوشکاری به هم متصل می شوند و یک نقطه اتصال یکپارچه و بسیار محکم و بدون نشتی ایجاد می کنند. این مدل اتصال می تواند دما و فشارهای بسیار بالا را هم تحمل کند و برای انتقال جریان سیالات پرسرعت کاملا ایده آل است. اما نصب آن دائمی بوده و نیاز به جوشکار ماهر و تجهیزات دارد. برای تولید این نوع از فولاد کربن، فولاد ضد زنگ یا بعضی آلیاژهای خاص استفاده می کنند و در صنایع سنگین مثل نفت و گار، پتروشیمی و نیروگاه ها کاربرد دارد

اتصالات جوشی سوکتی (Socket Weld Fittings)

در اتصالات جوشی سوکتی لوله داخل سوکت اتصال قرار گرفته و با جوش fillet اطراف آن محکم می‌شود؛ این روش برای لوله‌های کوچک‌تر (معمولاً تا ۲ اینچ) مناسب است. این نوع اتصال استحکام بالایی دارد، لوله را به راحتی می توان تراز کرد و مقاومت آن در برابر خستگی مناسب است. هرچند نیاز به جوشکاری دارد و برای انتقال سیالات اسیدی و خورنده خیلی مناسب نیست. برای تولید این نوع اتصالات از فولاد و استنلس استیل استفاده می کنند و برای سیستم های پر فشار در صنایع شیمیایی و نفت و گاز کاربرد دارد.

اتصالات فلنجی (Flanged Fittings)

اتصالات فلنجی با استفاده از فلنج  و بستن با پیچ و مهره همراه واشر برای آب‌بندی نصب می‌شود. فلنجی یک صفحه دایره‌ای با سوراخ پیچ است. این نوع اتصال راحت جدا می شود و تعمیر و نگهداری آن راحت است. فشار بالایی را تحمل می کند و برای خطوط انتقال بزرگ کاملا ایده آل است ولی حجم و وزن بالای آن باعث بالا رفتن قیمت می شود. برای تولید این مدل اتصالات از چدن، فولاد و استنلس استیل استفاده میکنند و معمولا برای خطوط انتقال بزرگ صنعتی، اتصال به پمپ ها و شیرها و جایی که نیاز است جریان مدام باز و بسته شود مناسب است مثل صنایع غذایی و دارویی.

اتصالات فلزی لوله کشی چه ویژگی‌هایی دارد؟

رابط‌های فلزی به دلیل ویژگی‌های خاص خود در مقایسه با جنس‌های دیگر مثل پلاستیک جایگاه ویژه‌ای در صنایع مختلف دارند. در ادامه می‌توانید برخی از ویژگی‌های مهم این محصولات را ببینید:

مقاومت در برابر خوردگی: یکی از مهم‌ترین ویژگی‌های اتصالات لوله فلزی مقاومت بالای آن‌ها در برابر خوردگی است. این ویژگی باعث می‌شود که این اتصالات در محیط‌های مرطوب، اسیدی یا شیمیایی دچار خوردگی نشوند.

تحمل دما و فشار بالا: یکی دیگر از مهمترین ویژگی‌های رابط‌های فلزی توانایی بالا در تحمل فشار و دمای بالاست. به همین دلیل در صنایع پرفشار مثل پتروشیمی و انتقال گاز یا در سیستم‌های گرمایشی مثل اتصالات لوله‌ها به دیگ‌های بخار یا کوره‌ها از آنها استفاده می‌شود.

دوام و طول عمر بالا: اتصالات فلزی لوله کشی به دلیل ساختار محکم و مقاوم خود، طول عمر بالایی دارند. برخلاف اتصالات پلاستیکی که ممکن است در اثر تغییرات دما یا فشار زیاد دچار شکستگی شوند فیتینگ‌های فلزی تا سال‌ها بدون نیاز به تعویض یا تعمیر کار می‌کنند. این ویژگی باعث شده هزینه تعمیر و نگهداری در سیستم‌های لوله‌کشی تا حد زیادی کم شود.

انعطاف‌پذیری در نصب: اتصالات لوله فلزی در انواع مختلفی مانند رزوه‌ای و جوشی تولید می‌شوند، این تنوع باعث شده در شرایط مختلف به راحتی به سیستم اضافه یا از آن کم شوند.

مزایای اتصالات فلزی توپی برزیل چیست؟

استفاده از فیتینگ‌های فلزی مزایای زیادی دارد که آن‌ها را به گزینه‌ای محبوب در سیستم‌های لوله‌کشی تبدیل کرده است. از جمله مزایای این رابط‌های فلزی می‌توان به موارد زیر اشاره کرد:

استحکام بالا: فیتینگ‌های فلزی به دلیل جنس فولادی یا چدنی استحکام بالایی دارند. این استحکام باعث می‌شود که این اتصالات در برابر ضربات مکانیکی و فشارهای بالا مقاوم باشند. این موضوع به خصوص در سیستم‌های لوله‌کشی صنعتی اهمیت زیادی دارد.

سازگاری با کاربردهای متنوع: رابط‌های فلزی در طیف وسیعی از صنایع مثل نفت و گاز، پتروشیمی، صنایع غذایی و لوله‌کشی‌های خانگی، کاربرد دارند. این اتصالات می‌توانند با انواع سیالات، از جمله آب، گاز، مواد شیمیایی و حتی مواد غذایی، سازگار باشند. این تنوع در کاربرد، آن‌ها را به گزینه‌ای انعطاف‌پذیر برای پروژه‌های مختلف تبدیل کرده است.

سهولت در نگهداری و نظافت: اتصالات فلزی لوله کشی به راحتی تمیز می‌شوند و نیاز به شرایط خاصی برای نگهداری ندارند. سطح صاف و غیرمتخلخل این اتصالات از تجمع باکتری‌ها و آلودگی‌ها جلوگیری می‌کند. این موضوع در صنایع غذایی و دارویی اهمیت زیادی دارد.

ظاهر زیبا و حرفه‌ای: در مواردی که لوله‌کشی در معرض دید قرار دارد، مثل لوله‌کشی خانگی استفاده از رابط‌های فلزی می‌تواند به جذابیت بصری پروژه‌های معماری کمک کند.

کاربردهای اتصالات فلزی لوله کشی

اتصالات لوله فلزی در صنایع مختلف و برای کاربردهای متنوعی استفاده می‌شوند. در ادامه به بعضی از مهمترین کاربردهای رابط‌های فلزی اشاره می‌کنیم:

سیستم‌های گرمایشی و سرمایشی: از فیتینگ‌های فلزی برای انتقال آب گرم و سرد استفاده می‌شود.

صنایع نفت و گاز: این رابط‌ها برای انتقال سیالات شیمیایی با فشار و دمای محیط کاملا مناسب هستند.

سیستم‌های آبرسانی خانگی: در تاسیسات خانگی برای اتصال لوله‌ها به همدیگر از این دست اتصالات استفاده می‌شود.

صنایع غذایی و دارویی: از آنجا که رابط‌های فلزی در برابر خوردگی و محیط‌های مرطوب مقاوم‌اند و تمیز کردن آنها راحت است برای استفاده در صنایع غذایی و دارویی مناسب هستند.

خرید اتصالات فلزی لوله کشی از توپی کالا

برای خرید بهترین اتصالات لوله فلزی می‌توانید به سایت توپی کالا مراجعه کنید. توپی کالا یکی از بزرگترین شرکت‌های بازرگانی واردکننده انواع اتصالات دنده‌ای سیاه و دیگر ملزومات لوله و اتصالات در ایران است. این شرکت معتبر با سابقه‌ای سی ساله بهترین برندها و محصولات را به بازار ایران عرضه می‌کند. یکی از بهترین برندهای روز دنیا در زمینه اتصالات برند توپی برزیل است. انواع محصولات این شرکت را می‌توانید در سایت توپی کالا ببینید و خریداری کنید. برای استعلام قیمت یا دریافت اطلاعات بیشتر همین حالا با شماره‌های ما تماس بگیرید.

برندهای اتصالات فلزی موجود در توپی کالا

مجموعه توپی کالا محصولات متنوعی را از شرکت‌ها و کشورهای مختلف جمع‌آوری کرده و با کیفیت و قیمت فوق‌العاده به بازار ایران عرضه می‌کند. تمرکز این مجموعه بر محصولات شرکت توپی برزیل است که از نظر کیفیت شهرت جهانی دارد. در این مجموعه علاوه بر محصولات توپی برزیل محصولا مِک، بنکن، ایران اتصال آسیا و نیوفکلس را هم با قیمت مناسب می‌توانید تهیه کنید.

کلام پایانی

اتصالات فلزی به دلیل ویژگی‌هایی مانند مقاومت بالا، دوام طولانی و انعطاف‌پذیری در کاربرد، یکی از مهم‌ترین اجزای سیستم‌های لوله‌کشی هستند. این اتصالات در انواع مختلفی مانند زانویی، سه‌راهی، کاهنده و درپوش تولید می‌شوند و هر کدام کاربردهای خاص خود را دارند. مزایایی مانند استحکام، سازگاری با شرایط سخت و سهولت نگهداری، آن‌ها را به گزینه‌ای ایده‌آل برای صنایع و تأسیسات مختلف تبدیل کرده است. با انتخاب صحیح نوع اتصال و نصب مناسب، می‌توان سیستمی ایمن و کارآمد ایجاد کرد که سال‌ها بدون مشکل کار کند.
