انواع اتصالات فلزی لوله کشی

انواع اتصالات فلزی لوله کشی کدام‌اند و هرکدم چه ویژگی‌هایی دارند؟ اگر شما هم درباره انواع این اتصالات نیاز به اطلاعات بیشتر دارید این مقاله برای شماست. سیستم لوله کشی علاوه بر لوله‌های انتقال آب نیاز به یک سری اتصالات دارد تا بتوان مسیرهای جدید ایجاد کرد یا جهت جریان را تغییر داد. برای انشعاب‌گیری و اتصال قطعات و همینطور اتصال به شبکه‌های بزرگتر هم از این اتصالات فلزی استفاده می‌کنند.

انواع اتصالات فلزی لوله کشی در جنس‌ها، ابعاد و شکل‌های متنوعی تولید می‌شوند و هرکدام برای نیاز خاصی طراحی شده‌اند. از خطوط انتقال آب و گاز گرفته تا صنایع نفت، پتروشیمی، تأسیسات ساختمانی و سیستم‌های اطفای حریق، همگی از انواع مختلف اتصالات فلزی استفاده می‌کنند.

برای خرید انواع لوله و اتصالات فلزی از برندهای معتبر جهانی مثل توپی برزیل و شیرآلات سیم ایتالیا می‌توانید به وب سایت توپی کالا مراجعه کنید یا با شماره‌های ما تماس بگیرید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

اتصالات فلزی لوله کشی چیست؟

اتصالات فلزی لوله‌کشی همان قطعات کوچکی هستند که از آنها برای متصل کردن دو یا چند لوله به هم استفاده می‌شود. علاوه بر این وظیفه تغییر مسیر جریان، ایجاد انشعاب، تغییر قطر لوله یا مسدود کردن انتهای لوله هم به عهده این اتصالات فلزی است. این قطعات معمولا از فلزاتی مانند فولاد، چدن، استیل، برنج یا آلیاژهای مختلف تولید می‌شوند و به گونه‌ای طراحی شده‌اند که بتوانند فشار، دما و شرایط محیطی مختلف را تحمل کنند.

وجود انواع اتصالات فلزی در سیستم‌های لوله‌کشی باعث می‌شود مهندسان بتوانند سیستم‌های پیچیده‌تر طراحی و اجرا کنند. علاوه بر این در محیط‌های کوچک هم استفاده از اتصالات فلزی می‌تواند به مشکل کمبود جا کمک کند. این اتصالات علاوه بر استحکام خوب آب‌بندی مناسبی هم دارند و در بعضی مدل‌ها هیچ نیازی به استفاده از مواد آب‌بندی نیست.

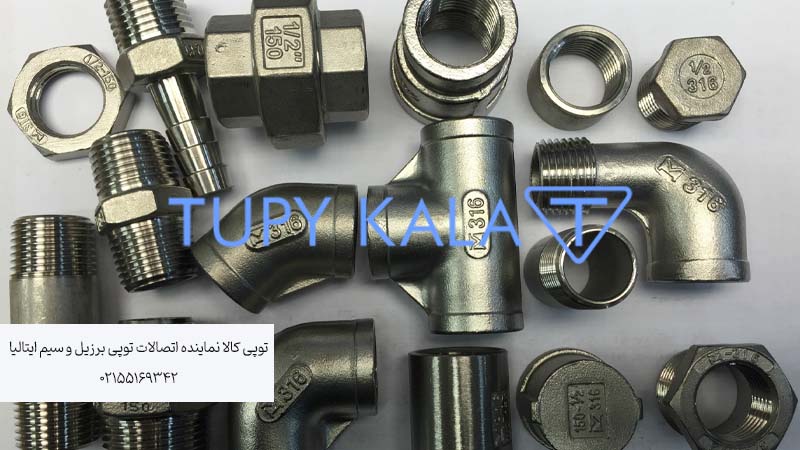

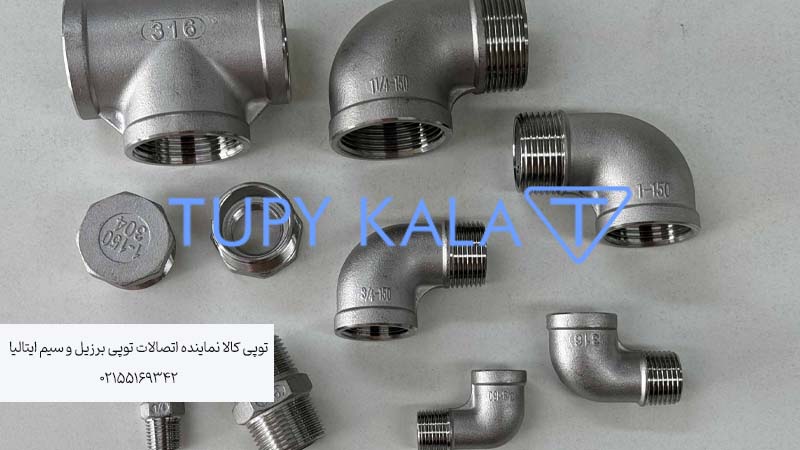

انواع اتصالات فلزی لوله کشی

زانویی

زانویی یکی از رایج‌ترین انواع اتصالات فلزی لوله کشی است و کار تغییر جهت جریان را در خطوط لوله به عهده دارد. زانویی‌ها در زوایای مختلف مانند 45 درجه، 90 درجه و 180 درجه تولید می‌شود و جریان مایعات را به مسیرهای جدید تغییر می‌دهد. زانویی‌ها در پروژه‌های ساختمانی، صنعتی و تأسیساتی کاربرد فراوانی دارند و بسته به نوع سیستم می‌توان از انواع دنده‌ای، جوشی یا رزوه‌ای آنها استفاده کرد. برای اینکه سیستم دچار افت فشار و عملکرد نشود باید حتما زانویی با زاویه مناسب انتخاب کنید.

برای خرید چپقی ۴۵ درجه گالوانیزه توپی برزیل به سایت توپی کالا مراجعه کنید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

سه راهی

برای اینکه در خط لوله انشعاب ایجاد کنند از سه‌راهی کمک می‌گیرند. سه راهی سه دهانه مختلف دارد که می‌تواند یک جریان را به دو مسیر یا دو جریان را به یک مسیر منتقل کند. این مدل از اتصالات فلزی را به نوع مساوی و تبدیلی تولید می‌کنند. در نوع مساوی آن قطر هر سه دهانه یکسان است ولی در نوع تبدیلی یکی از خروجی‌ها قطر متفاوتی دارد. از این مدل اتصالات در شبکه‌های آب‌رسانی، گازرسانی و خطوط انتقال سیالات دیگر استفاده می‌شود.

سه راهی سیاه توپی برزیل را با بهترین کیفیت و قیمت بازار از توپی کالا تهیه کنید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

چهارراهی

چهارراهی برای ایجاد چهار مسیر ارتباطی در یک نقطه از سیستم لوله‌کشی استفاده می‌شود. استفاده از چهارراهی‌ها نسبت به سه‌راهی کمتر است و فقط در سیستم‌های پیچیده که باید جریان را در چند جهت توزیع کنند به کار می‌رود. به کمک این اتصالات می‌تواند چند خط لوله را همزمان به هم متصل کرد.

تبدیل

تبدیل قطعه‌ای است که برای اتصال دو لوله با قطرهای متفاوت استفاده می‌شود. در جاهایی که باید دو لوله به دو قطر مختلف به هم متصل شود از تبدیل استفاده می‌کنند. تبدیل‌ها از نظر شکل به دو نوع هم‌مرکز و غیرهم‌مرکز تقسیم می‌شوند. در نوع هم‌مرکز، محور لوله بزرگ و کوچک در یک راستا قرار دارد و در خطوط عمودی استفاده می‌شود. در تبدیل غیرهم‌مرکز محور دو لوله هم‌راستا نیست و یک سمت اتصال صاف طراحی می‌شود. این ویژگی از تجمع هوا یا مایع در خطوط افقی شده جلوگیری می‌کند.

برای خرید انواع تبدیل توپی برزیل و تبدیلی دنده ای سیاه مک به وب سایت توپی کالا مراجعه کنید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

بوشن

برای اینکه دو لوله با قطر یکسان را به هم وصل کنند از بوشن استفاده می‌کنند. این قطعه در مواردی به کار می‌رود که نیاز داریم طول مسیر لوله‌کشی را طولانی‌تر کنیم. بوشن‌ها در اندازه‌های مختلف و به صورت دنده‌ای، رزوه‌ای یا جوشی تولید می‌شوند. نصب آنها راحت است و در پروژه‌های ساختمانی و صنعتی کاربردهای زیادی دارند.

بوشن تبدیلی گالوانیزه توپی برزیل با ضمانت اصالت کالا و بهترین قیمت در توپی کالا. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

مهره ماسوره

مهره ماسوره چیزی شبیه به کوپلینگ یا بوشن است و مهمترین تفاوتش در این است که راحت باز و بسته می‌شود. همین ویژگی ساده باعث شده زمان باز و بسته شدن کوتاه شود و در نتیجه زمان تعمیر، سرویس یا تعویض تجهیزات نیازی به برش لوله‌ها نباشد. معمولا در سیستم‌هایی که لازم است به صورت دوره‌ای بخشی از لوله‌کشی جدا شود زیاد از مهره ماسوره استفاده می‌کنند.

درپوش

درپوش برای مسدود کردن انتهای خطوط لوله استفاده می‌شود. وقتی بخشی از سیستم مدتی استفاده نمی‌شود برای اینکه ته لوله را ببندند تا گرد و خاک و اجسام خارجی واردش نشود از درپوش استفاده می‌کنند. برای بستن دائمی جریان هم معمولا از درپوش استفاده می‌شود. این اتصالات در اندازه‌ها و مدل‌های مختلف تولید می‌شوند و نقش مهمی در ایمنی و کنترل جریان سیستم لوله کشی دارند.

درپوش سیاه دنده ای توپی برزیل و درپوش‌های برندهایی از قبیل مک و ایران اتصال را می‌توانید در سایت توپی کالا ببینید و ثبت سفارش کنید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

مغزی

مغزی قطعه‌ای است که برای اتصال دو قطعه رزوه‌دار به هم استفاده می‌شود. مغزی در دو طرفش رزوه‌های روپیچ دارد و دو قطعه‌ای که رزوه توپیچ دارند را به هم وصل می‌کند. این قطعات را در سیستم‌های لوله‌کشی ساختمانی و صنعتی زیاد می‌بینیم. مغزی رزوه‌دار در ابعاد و قطرهای مختلف تولید می‌شود و حتما باید با اتصالات رزوه‌دار استفاده شود. از مغزی های رزوه ای بیشتر برای لوله کشی آب و گاز استفاده می‌شود. یا برای خطوط لوله فشار قوی از مغزی های جوشی استفاده می‌شود، زیرا اتصالات اکثر خطوط پر فشار از نوع اتصال دائم و جوشکاری شده است.

مغزی دنده ای سیاه مک را در ابعاد و اندازه مختلف و متناسب با نیاز خود از توپی کالا تهیه کنید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

انواع اتصالات از نظر روکش و درز

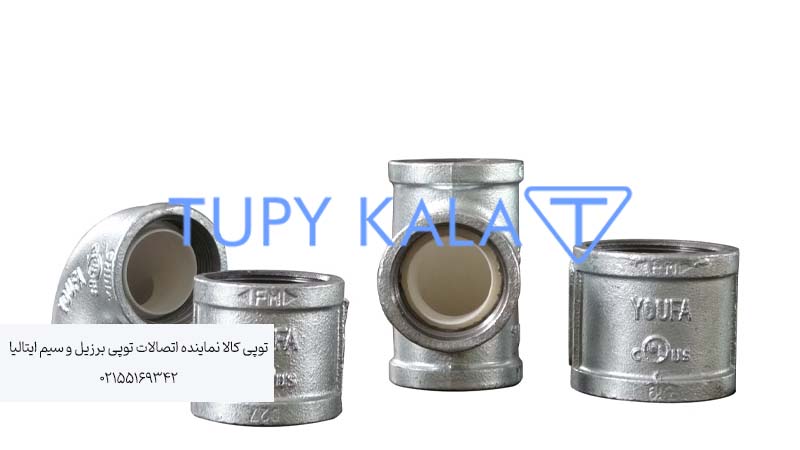

اتصالات گالوانیزه

یکی از دسته‌بندی‌های رایج انواع اتصالات فلزی لوله کشی انواع گالوانیزه است. سطح رویی این اتصالات با لایه‌ای از فلز روی یا زینک پوشانده شده که نقش محافظتی دارد و اجازه نمی‌دهد فلز به صورت مستقیم با رطوبت، هوا و مواد شیمیایی خورنده در ارتباط باشد. به همین دلیل مقاومت این اتصالات در برابر زنگ‌زدگی و خوردگی نسبت به اتصالات معمولی بیشتر است و می‌توان از آنها در محیط‌های مرطوب یا فضاهای باز استفاده کرد.

این نوع اتصالات در سیستم‌های آبرسانی، تأسیسات ساختمانی، خطوط انتقال آب و صنایع سنگین زیاد به کار می‌رود. یکی از مهمترین مزایای اتصالات گالوانیزه بالا بردن طول عمر سیستم لوله‌کشی است و هزینه‌های تعمیر و نگهداری را هم در طول زمان کاهش می‌دهد. علاوه بر این چون مقاومت خوبی در برابر شرایط محیطی و خوردگی دارد برای استفاده در محیط‌های مرطوب مناسب است. ولی برای محیط‌های شیمیایی و اسیدی بهتر است از اتصالاتی استفاده شود که پوشش‌های محافظ مقاومت‌تری دارند.

اتصالات سیاه

اتصالات سیاه از فولاد کربنی ساخته می‌شوند و برخلاف اتصالات گالوانیزه هیچ پوشش محافظی روی سطح آنها وجود ندارد. این نوع اتصالات فلزی لوله کشی سیاه هستند چون روی سطح آنها یک لایه اکسید ایجاد می‌شود. استحکام اتصالات سیاه بسیار بالاست و می‌توانند فشارهای بالا را راحت تحمل کنند. از طرفی قیمت آنها اقتصادی است و در پروژه‌های صنعتی و ساختمانی گزینه خوبی به شمار می‌رود.

از جمله کاربردهای اتصالات سیاه می‌توان به موارد زیر اشاره کرد:

• خطوط انتقال گاز
• سیستم‌های گرمایشی
• موتورخانه‌ها
• خطوط آتش‌نشانی
• خطوط لوله‌کشی صنعتی

از آنجا که این اتصالات در برابر رطوبت مقاومت کمتری نسبت به نوع گالوانیزه دارند در محیط‌های خشک یا سیستم‌هایی که تماس مستقیم با آب ندارند بیشتر کاربرد دارند. قیمت مناسب، دسترسی آسان و تنوع بالای محصولات از جمله دلایلی است که باعث شده اتصالات سیاه همچنان یکی از پرمصرف‌ترین انواع اتصالات فلزی لوله کشی در بازار باشند.

اتصالات درزدار

در بین انواع اتصالات فلزی لوله کشی نوع درزدار آن از لوله یا ورق‌های فلزی تولید می‌شود. بعد از اینکه اتصالات به شکل دلخواه درآمدند محل اتصال آنها را به کمک جوش به هم متصل می‌کنند. محل جوش این اتصالات به شکل یک درز دیده می‌شود و به همین دلیل به آنها درزدار گفته می‌شود. هزینه ساخت آنها کم و سرعت تولید بالاست و در نتیجه نسبت به اتصالات دیگر ارزان‌تر است.

اتصالات درزدار در طیف گسترده‌ای از پروژه‌های ساختمانی، تأسیساتی و صنعتی استفاده می‌شود. این محصولات برای سیستم‌هایی با فشار و دمای معمولی گزینه‌ای مناسب هستند و در بسیاری از خطوط انتقال آب، سیالات غیرخورنده و تأسیسات عمومی کاربرد دارند. ولی در پروژه‌هایی که فشار و دما بالاست و شرایط کاری حساس است معمولا از انواع بدون درز استفاده می‌کنند.

اتصالات بدون درز یا مانیسمان

اتصالات بدون درز از قطعات یکپارچه فلزی تولید می‌شوند و در ساختار آن‌ها هیچ‌گونه خط جوش یا محل اتصال وجود ندارد. یک تکه بودن این اتصالات باعث شده استحکام خیلی خوبی داشته باشند و بتوانند فشارهای بالا را راحت تحمل کنند. به همین دلیل این اتصالات برای کاربردهای حساس و شرایط کاری سخت طراحی شده‌اند و در صنایع مهمی که ایمنی اهمیت بالایی دارد زیاد از آنها استفاده می‌شود.

اتصالات بدون درز فشارهای بالا، نوسانات دمایی شدید و شرایط سخت و سنگین را راحت تحمل می‌کنند و برای همین در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و واحدهای فرآیندی کاربرد گسترده‌ای دارند. اگرچه قیمت اتصالات بدون درز بالاتر از انواع درزدار است ولی عملکرد مطمئن‌تری دارد و دوام بالا در کنار کاهش احتمال نشتی یا خرابی هزینه بالا را در پروژه‌های حساس توجیه می‌کند.

ویژگی‌های مهم اتصالات فلزی

انواع اتصالات فلزی لوله کشی به دلیل یک سری ویژگی‌های خاص از جمله اصلی‌ترین اجزا در سیستم‌های لوله‌کشی هستند. از جمله مهمترین ویژگی‌های آنها می‌توان به موارد زیر اشاره کرد:

• استحکام مکانیکی بالا
• تحمل فشار بالا
• مقاومت در برابر ضربه و تنش
• مقاومت بالا به دما
• آب‌بندی خوب
• تولید در ابعاد و مدل‌های مختلف
• امکان اتصال به رو‌ش‌های رزوه‌ای، دنده‌ای و جوشی
• مجهز به پوشش محافظ ضد خوردگی

انواع اتصالات فلزی لوله کشی چه کاربردهایی دارد؟

• اتصالات فلزی در شبکه‌های انتقال آب شهری و صنعتی برای ایجاد مسیرهای مختلف و اتصال لوله‌ها و اتصالات دیگر به هم استفاده می‌شود.
• این قطعات در خطوط گازرسانی هم به کار می‌روند.
• در صنایع نفت، گاز و پتروشیمی برای اتصال تجهیزات و خطوط انتقال سیالات تحت فشار استفاده می‌شوند.
• در سیستم‌های گرمایشی و موتورخانه‌ها برای هدایت جریان آب گرم و بخار کاربرد دارد.
• در شبکه‌های اطفای حریق برای ایجاد انشعابات و اتصال تجهیزات مختلف به کار می‌روند.
• در کارخانه‌ها و واحدهای تولیدی برای انتقال مواد مایع، گازها و سایر سیالات صنعتی استفاده می‌شوند.
• از انواع اتصالات فلزی لوله کشی در پروژه‌های ساختمانی و تأسیسات مکانیکی برای اجرای شبکه‌های لوله‌کشی داخلی ساختمان استفاده می‌شود.

راهنمای خرید انواع اتصالات لوله کشی فلزی

قبل از اقدام برای ثبت سفارش و خرید باید یک سری نکات مهم را حتما در نظر بگیرید:

جنس و نوع آلیاژ باید با توجه به نوع سیال انتخاب شود. فولاد کربنی برای سیالات معمولی و فشار بالا یک گزینه اقتصادی به شمار می‌رود و انواع گالوانیزه برای محیط‌های مرطوب مناسب هستند و برای محیط‌های اسیدی بهتر است از انواع فولادی استفاده شود.

قبل از خرید حتما نوع اتصال مورد نیاز و روش نصب را مشخص کنید چون روی آب‌بندی و عملکرد تاثیر مستقیم دارد. برای فشارهای بالا اتصالات جوشی بهتر هستند و برای نصب سریع و موقت گزینه‌های دنده‌ای پیشنهاد می‌شوند.

ابعاد و اندازه را موقع خرید با لوله و اتصالات سیستم لوله‌کشی تطبیق دهید. سایز و رده ضخامت اتصال باید با مشخصات لوله یکی باشد در غیر این صورت دچار نشتی می‌شود.

ظاهر قطعات باید سالم و بدون آسیب باشد، ضخامت دیواره کافی باشد، و در صورت جوشی بودن، جوش محکم و بدون ترک یا تخلخل باشد.

در نهایت اعتبار و اصالت برند را بررسی کنید تا به اشتباه اجناس تقلبی نخرید. اتصالات اصل معمولا علامت تجاری برند را به صورت حک‌شده روی بدنه دارند.

برای خرید انواع اتصالات دنده‌ای سیاه، گالوانیزه، رزوه‌ای و جوشی به سایت توپی کالا، نماینده توپی برزیل در ایران، مراجعه کنید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

قیمت اتصالات فلزی لوله کشی

قیمت اتصالات فلزی لوله‌کشی تحت تأثیر عوامل مختلفی قرار دارد و نمی‌توانید برای همه محصولات یک قیمت واضح و مشخص پیدا کنید. جنس اتصالات و اینکه از چدن باشد یا فولاد از جمله عوامل مهم است چون هزینه تولید فلزات مختلف با هم متفاوت است. نوع اتصالات هم روی قیمت تاثیر دارد.

ابعاد و ضخامت قطعه، روش تولید، نوع روکش، میزان مقاومت در برابر فشار و دما و همچنین کیفیت ساخت و برند تولیدکننده هم از دیگر عوامل مؤثر بر قیمت هستند. علاوه بر این، شرایط بازار مواد اولیه و میزان عرضه و تقاضا هم می‌تواند باعث تغییر قیمت‌ها شود. برای استعلام قیمت روز و همینطور خرید انواع اتصالات از برندهای توپی برزیل، مک و ایران اتصال و همینطور شیرآلات برند سیم ایتالیا با توپی کالا در تماس باشید. ۰۲۱۵۵۱۶۹۳۴۲ – ۰۲۱۵۵۱۶۹۳۴۳

کلام پایانی

انواع اتصالات فلزی لوله کشی از اجزای مهم و حیاتی سیستم‌های انتقال سیالات هستند و بدون آنها نمی‌توان شبکه‌های انتقال پیچیده طراحی و اجرا کرد. در این مقاله انواع این اتصالات را از نظر شکل و نوع روکش و کاربرد بررسی کردیم. با انتخاب درست و اصولی می‌توانید عمر سیستم انتقال را بالا ببرید و هزینه‌های تعمیر و نگهداری را هم تا حد زیادی کاهش دهید.
